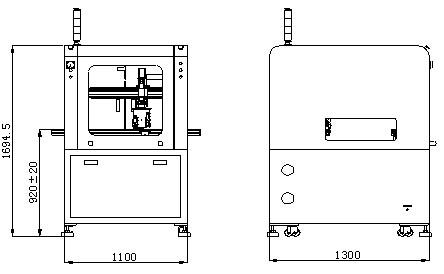

一、 外形尺寸

二、設備參數

三、功能說明

1. 控製部分：

工控機加板卡控製，顯示器采用17寸明基正屏顯示器、雙飛燕大滾輪鼠標鍵盤操作方式控製，編程簡單，操作方便；操作軟件是自主開發的，維護方便；操作手柄為自主開發製作的手持式手柄，方便實用。編輯工作程序時，操作者可以根據PCB板上元件之間的寬度不同而選擇不同的噴槍，並可以根據PCB板上元件高低的不同任意上升下降。設備能儲存所有已經編輯好的程序，操作者可以根據不同的PCB板調用相應的程序。無工件噴塗時可自動浸泡膠槍，能有效地防止因膠水幹涸而堵塞膠槍與膠管。

2. 機架部分：

機架采用全鈑金折彎焊接設計製作，結實，耐用；鈑金采用靜電噴粉烤粉的工藝完成，美觀、清理方便。

3. 工作部分：

X,Y兩軸為伺服馬達驅動電動缸帶動工作部分運動，更穩定，更精密，更安靜；Z軸上下工作部分采用伺服馬達驅動模組帶動工作部件上下；U軸為伺服馬達帶動精密減速箱旋轉工作部件；R軸為SMC進口旋轉氣缸帶動噴槍旋轉。霧花調壓閥采用精細調壓閥，穩定的氣壓係統保持出膠量的一致性，更能精準有效地控製邊緣清潔度。膠槍上下采用雙杆氣缸帶動，平穩、精度高。

4. 輸送部分：

輸送方向從左到右方向輸送；動力采用馬達帶減速箱，運輸速度10米/分鍾；自主開發的輸送線鋁材方便、美觀，輸送方式為鏈條傳動，輸送寬度可以線性導軌導向手動調節，調節精度更高，調節範圍為50-450毫米；鏈條為3分帶擋片加長銷不鏽鋼鏈條。

5. 壓膠裝置：帶攪拌功能10升儲膠桶。

6. 抽風裝置：采用國產微型靜音抽風機，小巧、耐用。

7. 浸泡裝置：利用普通不鏽鋼杯子，設計巧妙、更換方便。

8. 照明檢測部分：設備配有照明係統，並自帶檢測光源，方便實用。

9. 清洗膠閥功能：設備自帶清洗膠閥功能。

10. 整板塗覆功能：設備自帶扇形大霧化噴槍，能提供大麵積塗覆，節省塗覆時間。

四、工作概述

麻花传媒MV在线观看自動化科技(上海)有限公司的選擇性三防塗覆係統提供一個清潔、高效的全自動選擇定位三防噴塗過程，避免噴塗到所選擇的區域外，從而免去覆膜、去膜及修複過程。精確控製的噴塗閥門能確保50u-200u厚度的三防塗覆效果均勻一致，較手工噴塗、浸泡、塗刷等方式有了革命性的改進，大大提高生產效率和產品質量。

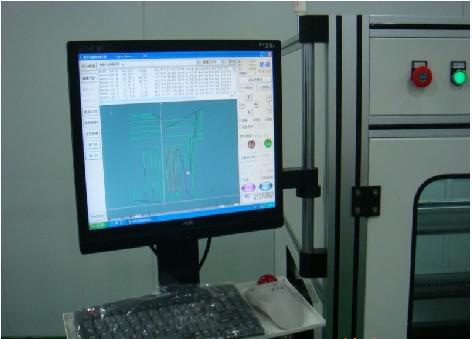

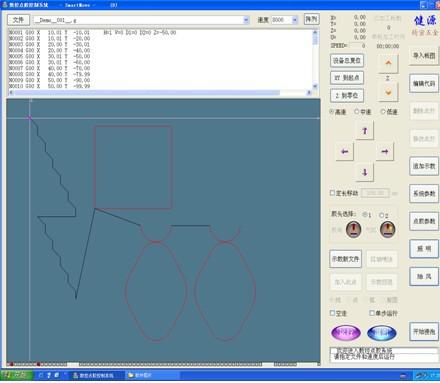

工業電腦控製                   易學易懂的操作係統

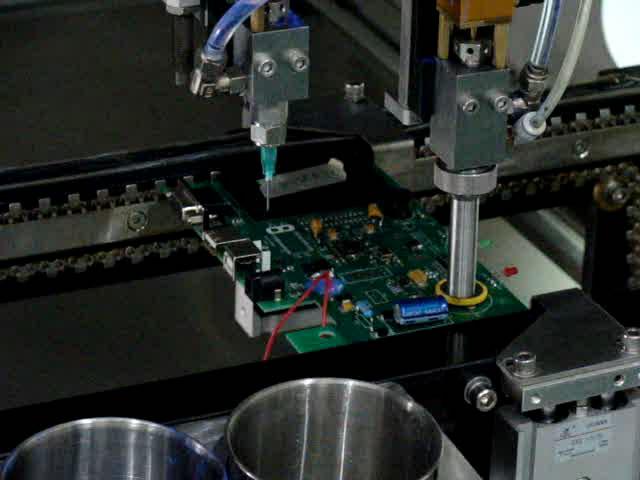

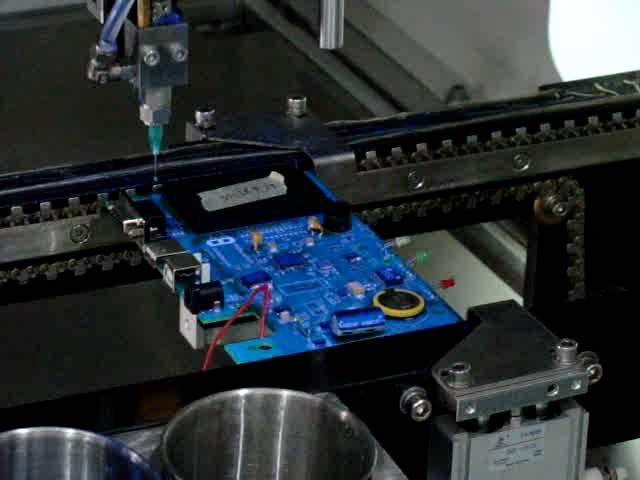

噴塗前效果                       噴塗後效果

全自動三防漆塗覆機六大優勢：一次性投入，終身受益。

高效率：自動塗覆，流水線作業，大大提高了產能。

高品質：每個產品上三防漆塗覆量和厚度一致，產品一致性高，三防品質穩定可靠。

高精度：選擇性塗覆，均勻準確，塗覆精度遠遠高於人工。

低成本：節約人工，節約了防護膠紙等耗材成本和節約了貼和拆防護膠紙時間，大大降低了生產成本和提高了人工利用率。

節約膠：人工塗覆三防漆每個產品用量都不一致，膜厚不均勻，而機器選擇性塗覆，霧化塗覆，膜厚適中準確，節約膠水。

低碳環保：機器功率低，耗電少；機器采用全封閉結構，有多角度的廢氣回收和排汙係統，避免車間空氣受到汙染，保護了員工身體健康，創造了安全的工作環境。
