電表整表焊接方案
——————————新型焊接流水線介紹
高效 節能 省人 實用

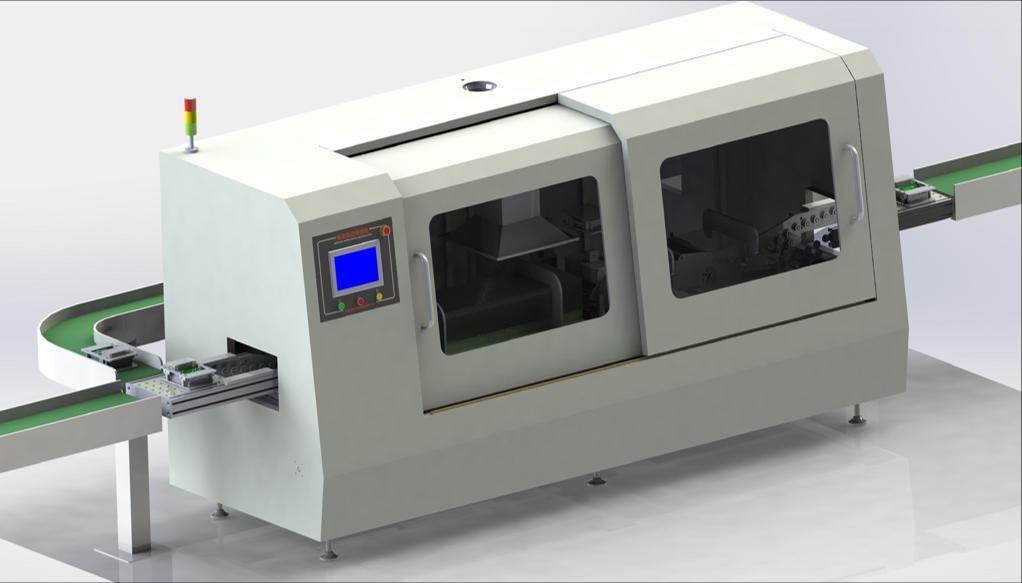

新型電表焊接流水線簡介

 用途：為實現電表整表焊接工藝而設計的一種新型焊接流水線。

（電表模塊與底殼裝配後進行高質量焊接）
特點：高效，節能，焊點美觀。
優勢：相比其它焊接設備（如龍門機械手烙鐵焊，選擇性波峰焊，大型拚版載具焊等），具有產能更高，性價比高，維護簡單，性能穩定，耗材省（省電，省助焊劑，省錫）。
理論產能：≥700 個/小時，生產節拍 5 秒。
人員需求：2 人；一人負責入口放表，一人後方取表；
電力消耗：5KW.h；
錫渣量：1.6 公斤/8 小時；
焊接方式：噴流波峰焊接。
預熱方式：二預熱區，局部熱風；
助焊劑噴塗：局部塗敷；
周轉治具數量：12 個；
流轉方向：左進右出，或右進左出；
錫爐容量：65 公斤；
焊接機內部流程：
流水線前端人工操作步驟：
第一步：放表。把表放入開合式治具； 第二步：合蓋。合上磁吸式蓋；
第三步：推入。把治具推入接駁口傳輸皮帶區。
流水線後端人工操作步驟： 步驟操作相反步驟，不再贅述。
客戶案例：
一、焊接位置：上圖紅線內 15 個焊點； 二、產能需求：8 小時完成 5300 隻；
三、人員比對：原來手工焊人員需求 9 人；自動焊接：2 人；節省人數：7 人；
四、焊接質量比對：圖一為自動焊接線焊接，圖二為手工焊接。
從焊點外觀比對，手工焊接存在小錫珠和鬆香痕跡，焊點不光亮。
透錫一般。機器焊接的焊點光亮，透錫好，焊點一致。
生產現場圖片：
前段：模塊與表殼裝配
中段：自動化焊接
後段：裝上蓋
